■１■　作成したい図郭を決める。

１．場所をさがす。

　　　▼地名・住所 または 郵便番号から選ぶ。

　　　　　　郵便番号 ： 　　
　　　　　　検索地名 ： 　　
　　　　　　　　　　　　　　　　　検索例： 富士山 神奈川県川崎市高津区子母口530 Nikko 東京スカイツリー

　　　▼製作したい地点の緯度経度から決める。 （例：　富士山　北緯 35.360496　度　東経 138.727284 度 ）

　　　　　　北緯 ： 　
　　　　　　東経 ： 　　　　　

　　　▼地図から選ぶ。

　　　　　　標準地域メッシュまっぷで メッシュコードをご確認の上、下記のメッシュコード図面番号に入力してください。

---

　　　■ お選びいただいた地点を含む図面は下記の通りです。

　　　　　　メッシュコード図面番号： 　　　　　　　　　　　
　　　　　　メッシュ図面名称　　　 ：
　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　製作範囲（東西方向）:　　(km)
　　　　　　製作範囲（南北方向）:　　(km)
　　　　　　標高　:　　〜　　(ｍ)　　　　標高差　：　　（ｍ）　　 　　　

---

２．エリアを決める。

製作する範囲の広さを決めます。　ご注文は国土地理院の地形図・地勢図ごとの範囲となります。
下の表からエリアの範囲となるものをお選びください。 (現在、2次メッシュのみ対応しております）

			メッシュコード	収録範囲の目安
広域	1次メッシュ	1/20万地勢図相当	４桁の数字　（例）5339	東西 ８０〜９６ｋｍ、南北 ７４ｋｍ程度
↑		1/50000地形図相当	６桁の数字　（例）533924	東西 ２０〜２４ｋｍ、南北 １８.５ｋｍ程度
↓	2次メッシュ	1/25000地形図相当	６桁の数字　（例）533941	東西 １０〜１２ｋｍ、南北 ９.２ｋｍ程度
詳細	3次メッシュ		特注でのご注文となります	東西 １ｋｍ、南北 １ｋｍ程度

---

３．ブロックを決める。

　　　図面の四分の１区画ごとにご注文いただけます。購入したい図面にチェックを入れてください。


（１） 標準サイズ注文の場合

全体

（２） １／２サイズ注文の場合

左(西)

右(東)

上(北)

下(南)

（３) １／４サイズで注文の場合　　　　　　　　　　

左上	右上
左下	右下

（４）複数ブロック注文の場合

　　　　現在、準備中です。　１図郭ごとにご注文いただくか、特注でのご注文をお願いします。

---

　　※ 本サービスでの製作範囲は、日本国内の地形に限定しております。
　　※ 海外地域や海底などの特殊な地形、狭い範囲を拡大して製作する大縮尺の立体地図は特注にて対応いたします。

■２■ 作成する立体地図の縮尺を選ぶ。

　　作成する立体地図の縮尺を選んでください。

　　 1/ 25,000
　　 1/ 50,000
　　 1/100,000
　　 1/200,000
　　 1/400,000

製作事例　１次メッシュ　５３３８　「甲府」　　縮尺　1/40万
比高倍率　３倍　　　数値地図地図画像２０万

---

加工する単位１ブロックごとに、緯度経度と縮尺から外形寸法が決まっています。
基本となる１ブロックは国土地理院発行の地勢図・地形図を、南西、南東、北西、北東の１／４に分けたサイズです。
本サービスで製作する立体地図の大きさは、加工機器の制約と、自動化処理のため、自由にお選びいただけません。
地球が球体のため、北半球にある日本では北の方ほど経度あたりの長さ(左右の長さ）が短くなります。

大きい立体地図模型を希望される場合、複数のブロックの組み合わせてください。
狭い範囲でも、欲しい場所が分割線に乗ってしまうような場合や、分割線の交点に当たる場合には、複数個のブロックを組み合わせていただきます。
分割線は自動処理プログラムの構成上、予め決まっておりますので、分割線を避けての製作や、ブロックの大きさや外形形状を任意に指定される場合、
地図の投影法の変更などについては、特注品での対応となります。
　

地域による１ブロックの大きさの目安

対象地域	大きさの目安 (１ブロック)
北海道 札幌付近	東西　204ｍｍ × 南北 185ｍｍ
東京都 東京駅付近	東西　226ｍｍ × 南北 185ｍｍ
鹿児島県 桜島付近	東西　235ｍｍ × 南北 185ｍｍ

縮尺が小さく（分母の値が大きく）なると、同じ大きさの立体地図に含まれる範囲は広くなりますので、広い範囲を見るときに有効です。
逆に縮尺が大きく（分母の値が小さく）なると、狭い範囲をより拡大して細部までを見ることができます。
（上記で選択できない縮尺での制作は、特注品での対応となります。）

---

■３■ 作成する立体地図の高さ強調率を選ぶ。

倍率が高くなると、なだらかな地形の起伏もわかりやすく強調されますが、強調倍率が大きすぎると、険しい山岳地の山などはさらに尖って表現され、違和感が生じてきます。
１．で選んだ平面方向の縮尺に対し、垂直方向の縮尺は高さ強調率を乗じた値となります。
高さ強調率を強くすると、造形価格が上がります。
（下記で選択できない強調倍率での制作は、特注品での対応となります。）




　　 １．００倍
　　 １．２５倍
　　 １．５０倍
　　 １．７５倍
　　 ２．００倍
　　 ２．２５倍
　　 ２．５０倍
　　 ２．７５倍
　　 ３．００倍

---

■４■　地図表現を選ぶ。

立体地図の表現としてお好きな地図をお選びください。地図によって著作権、デザイン費用が変わるため製作価格が変わります。
立体地図のご利用の目的と、適合縮尺に合った地図をお選びください。
地図によっては、ご利用いただける範囲や、縮尺が限定されています。
選べる地図は今後も増えていく予定です。
（下記以外の画像での制作、地図画像のご支給、地図画像を編集してのデザインの変更などでの制作は、特注品での対応となります。）

---

■地図、地形図、地勢図など

　 　 　 　 　 　

番号	選択	地図画像名称	完成CG	画像著作・制作・調製	推奨縮尺	画像制作年度	価格	サンプル画像
８		GISMAP（ジスマップ）25000R		北海道地図（株）	1/10000〜1/25000	お問合せ下さい		表示イメージ
９		GISMAP（ジスマップ）50000R		北海道地図（株）	1/25000〜1/50000	お問合せ下さい		表示イメージ
１０		GISMAP（ジスマップ）200000R		北海道地図（株）	1/10万〜1/20万	お問合せ下さい		表示イメージ
１１.		GISMAP（ジスマップ）25000R＋		北海道地図（株）	1/10000〜1/25000	お問合せ下さい		準備中
１２		GISMAP（ジスマップ）50000R＋		北海道地図（株）	1/25000〜1/50000	お問合せ下さい		表示イメージ
１３		GISMAP（ジスマップ）200000R＋		北海道地図（株）	1/10万〜1/20万	お問合せ下さい		準備中
１４.		GISMAPテクスチャ25000		北海道地図（株）	1/10000〜1/25000	お問合せ下さい		紹介ページ
１５		GISMAPテクスチャ50000		北海道地図（株）	1/25000〜1/50000	お問合せ下さい		紹介ページ
１６		GISMAPテクスチャ200000		北海道地図（株）	1/50000〜1/200000	お問合せ下さい		紹介ページ
１７		数値地図２５０００地図画像		国土地理院	1/10000〜1/25000	−	+3000円	制作例
１８		数値地図５００００地図画像		国土地理院	1/25000〜1/50000	−	+5000円	準備中
１９		数値地図２０００００地図画像		国土地理院	1/10万〜1/20万	−	+5000円	制作例
２０		細密数値情報　首都圏 (10mメッシュ土地利用)		国土地理院	1/25000〜1/50000	1994年	+5000円	準備中

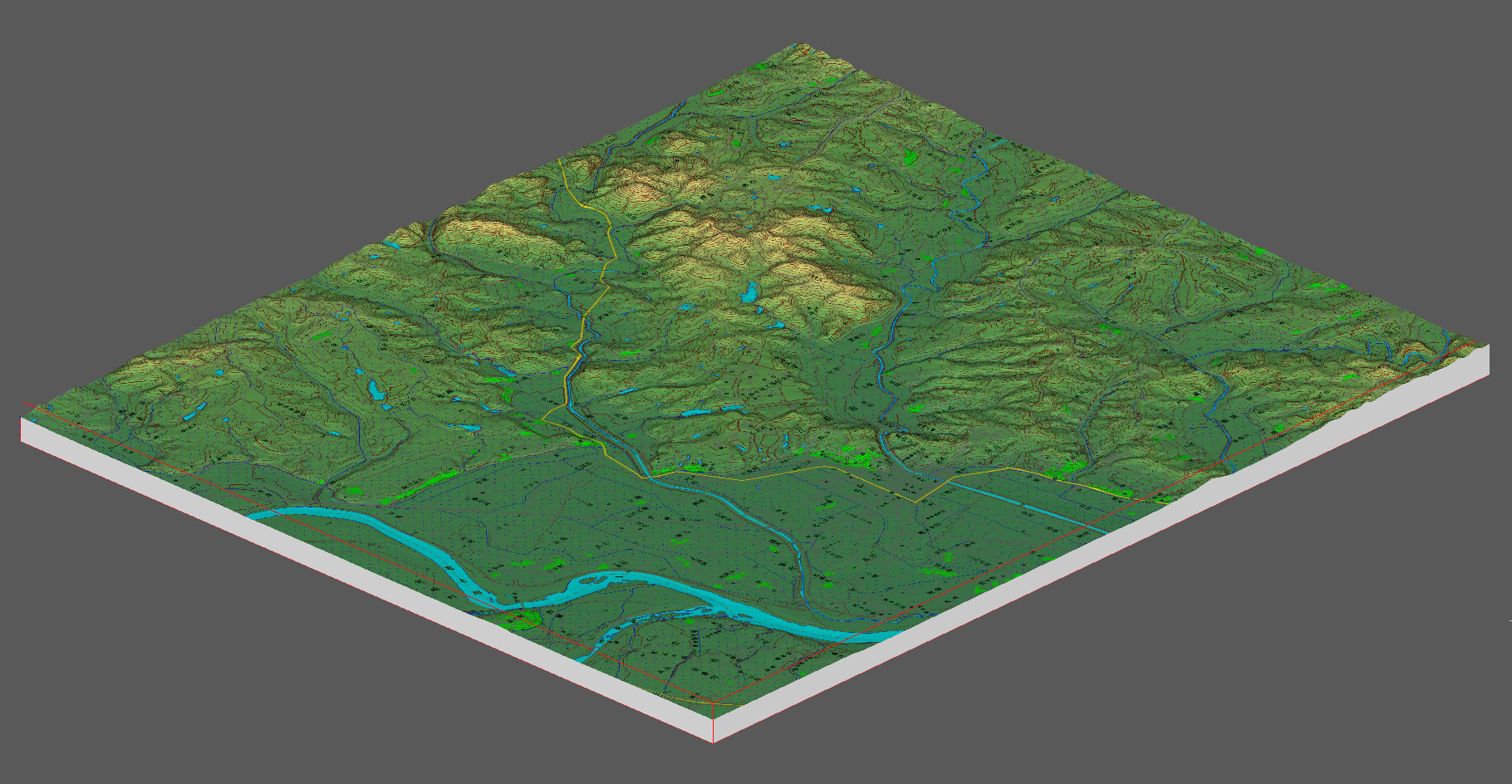

２１		標高段彩図 A（雪なし/25000地形図）		（株）トラストシステム	1/25000〜1/50000	−	+5000円	CGイメージ
２８		標高段彩図 A（冠雪あり/25000地形図）		（株）トラストシステム	1/25000〜1/50000	−	+5000円	CGイメージ

---

■カラーグラデーション、ホワイトモデル、段彩図、傾斜陰影図など

　　

番号	選択	地図画像名称	完成CG	画像著作・制作・調製	推奨縮尺	画像制作年度	価格	サンプル画像

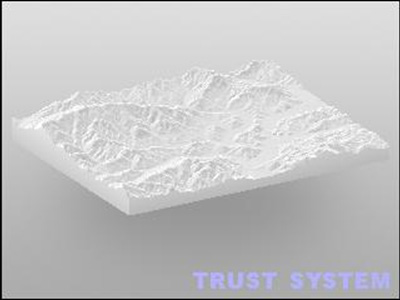

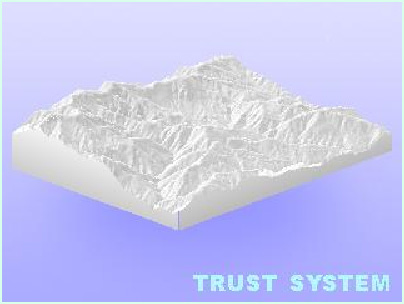

１.		着色なし（白模型）		−	縮尺フリー	−	+0円	CGイメージ
２		水部のみ着色 　（白模型＋水色）		−	−	−	+3000円	準備中
３		行政界のみ着色（白模型＋黒色）		−	−	−	+3000円	準備中
４		水部着色＋行政界着色 　　　　 （白模型＋水色＋黒色）		−	−	−	+5000円	準備中
２２		標高段彩図 A （雪なし）		（株）トラストシステム	縮尺フリー	−	+3000円	CGイメージ
２３		標高段彩図 B （淡い緑〜濃い緑、雪なし）		（株）トラストシステム	縮尺フリー	−		準備中
２４		標高段彩図 C （雪なし）		（株）トラストシステム	縮尺フリー	−		準備中
２９.		標高段彩図 A （冠雪あり）		（株）トラストシステム	縮尺フリー	−	+3000円	CGイメージ
３０		標高段彩図 B （冠雪あり）		（株）トラストシステム	縮尺フリー	−		準備中
３１		標高段彩図 C （冠雪あり）		（株）トラストシステム	縮尺フリー	−		準備中
３５		陰影図		（株）トラストシステム	縮尺フリー	−	+3000円	画像イメージ
３６		傾斜度濃淡図		（株）トラストシステム	縮尺フリー	−	+3000円	準備中
３７		赤色立体図		アジア航測（株）

---

■衛星画像、空中写真、航空写真

番号	選択	地図画像名称	完成CG	画像著作・制作・調製	推奨縮尺	画像制作年度	価格	サンプル画像

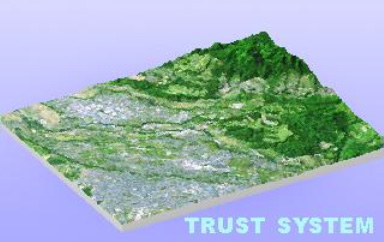

５		衛星画像 SpaceWalk JAPAN 　　　　　　　　 （1998年販売版）		(財)リモートセンシングセンター (株)写真化学	1／20万〜	〜1998年	+5000円	製作例
６		航空写真 （NTTデータ）		(株)エヌ・ティ・ティ・データ
７		航空写真　(国土地理院)		国土地理院				準備中
３８		衛星写真		日本スペースイメージング(株)				製作例
３９		衛星写真		(株)ジオサイエンス	準備中	お問合せ下さい		準備中

　　※製作例の写真の一部は本サービスでの製作事例以外の参考写真の場合もございます。
　　※上記の地図画像データにつきましては、対応予定、計画中の地図もございます。
　　※地図画像データの利用料金は、製作ブロック１つあたりの価格となります。
　　※地図画像データの利用料金は、出荷数量等により予告なく変動する場合がございます。ご了承ください。
　　※上表の完成CGはご注文前のオーダー設定をCGでご覧いただける状況を示しております。
　　　　：CGでご覧いただけます
　　　　：一部地域を除きCGでご覧いただけます
　　　　：代表制作例をご覧いただけます
　　　　：類似の代表制作例をご覧いただけます
　　　　：ご確認いただけません

• 着色可能な３Dプリンタで自動的に着色されて制作されますが、プリンタでの着色となりますので、ブロック１個ごとに若干の色の違いや、印刷ムラ、スジが出る可能性があります。
• 地図の種類により、地図の制作年度の違い、更新頻度の違いがあります。
• 地図は部分ごとに更新される場合があり、地図の途中で地図記号や更新内容が異なる場合があります。
• 地図の種類によっては全国を網羅して整備されているものや、エリア限定のもの、縮尺限定のものがあります。
• 選ぶ地図の縮尺と、模型の縮尺が異なる選択も可能ですが、オリジナルの画像を拡大／縮小しての制作となりますので、文字などが大きく表現されたり、小さくなって読めないこともあります。
• 地図の種類によって、１ブロックごとに地図の著作使用料が加算されます。

---

■都市地図、詳細図など　（別途特注製作）

　 　 　 　 　 　 　 　 　 　 　 　
※上記地図画像等の商品名は、それぞれ各企業様、団体様の商標、著作物です。
※標高段彩図の色分けにつきましては、新デザインを募集しております。
　　採用させていただく場合、デザイン料をお支払いするご契約も可能です。ご相談ください。
※その他の立体地図向けの画像データをご提供いただける場合、利用数に応じた著作使用料をお支払いする契約も可能です。

---

この項目は特別な調整のための設定です。通常は変更しません。

■５．１■　立体地図の大きさを確認する。

複数のブロックを接合しやすくなるように、作成する１つ１つのブロックの範囲ごとに、
地図の中心点を通る緯線、経線の長さをそれぞれ２辺の長さとする長方形に近似して作成します。
地球が球面のため制作する場所の緯度経度によりブロックの大きさは異なってきます。
北海道など北のブロックのほうが、九州など南のブロックより左右が小さくなります。
少数のブロックを並べる場合にはあまり気になりませんが、南北に多数のブロックを並べる場合には、隙間が目立ってきます。
（この方法以外の地図投影方法、サイズなどでの制作は、特注品での対応となります。）

　　 UTM標準化 長方形　（制作する地域によって大きさが異なりますが、概ね２３５ｍｍ×１８５ｍｍ前後です。）

---

■５．２■　高さゼロの設定する。

　　　　　　　　　　　　　　　　(ゼロメートル地帯を含む場合のみ）
富士山の山頂だけを作成しようとした場合に高い柱状のブロックになることを防ぐため、
１つ１つのブロックごとに、そのブロック内の一番低い高さの点を基準に模型の基準高さを
決めています。　そのため、複数のブロックを並べる場合には、それぞれのブロックの下に、
ゲタと呼ぶ高さ調整用の台を置いて高さを調整する必要がある場合があります。
基準高さは次のように決まります。
ブロック最低基準高さは、（ブロック内の標高の最低高さ）／（縮尺の分母）＊（比高倍率）の値が０ｍｍ以上、１０ｍｍ未満となるように１０ｍｍの整数倍の値を加減した高さとなります。
ただし、ゼロメートル地帯のように海面下の高さがある場合、ゼロメートル以下の地域を標高０ｍとして表現することも可能です。

　　 標高ゼロメートル以下の地点の標高を０ｍとして作成する。
　　　　ゼロメートル以下の地点がない場合には影響はありません。

例１：標高が２００ｍ〜４００ｍの地形ブロック
　　　縮尺は１／２５０００
　　　高さ強調率　１．５倍
　　　２００（ｍ）／２５０００＊１．５＝１２（ｍｍ）
　　　１２ｍｍが０〜１０ｍｍに収まるように１０ｍｍ下げて２ｍｍが最低基準高さとなります。
　　　このとき、１０ｍｍ下がっていることになりますので、周囲のブロックと並べる場合、
　　　このブロックに１０ｍｍのゲタをはかせる必要があります。
　　　ゲタはオプションでご注文いただけます。

例２：標高が−６ｍ〜６０ｍの地形ブロックで、ゼロメートルとして扱わない場合。
　　　縮尺は１／２５０００
　　　高さ強調率　３．００倍
　　　　　−６（ｍ）　／　２５０００ ＊ ３．００　＝ −０．７２（ｍｍ）
　　　−０．７２ｍｍが０〜１０ｍｍに収まるように１０ｍｍ上げて９．２８ｍｍが最低基準高さとなります。
　　　このとき、１０ｍｍ上がっていることになりますので、周囲のブロックと並べる場合、
　　　周囲のブロックに１０ｍｍのゲタをはかせる必要があります。
　　　ゲタはオプションでご注文いただけます。

　　　※「ゼロメートル以下の地点の標高を０ｍとして作成する。」にチェックを入れた場合、
　　　　標高は０ｍ〜となります。

なお、模型の強度を確保するため、自動的に材料の５ｍｍの厚さが付加されます。

（この方法以外の最低高さの設定、変更などでの制作は、特注品での対応となります。）

---

■６■　オプションを選ぶ。

---

●展示台　　　立体地図模型は内部は底面のない空洞状になっています。
　　　　　　　　　　　　　破損防止、汚れ防止、日焼け退色を防ぐために展示台とアクリルカバーによる保護をお勧めします。
　　　　　　　　　　　　　複数個の立体地図模型を並べて展示する場合などは別途、専用台の製作も承ります。
　　 アクリル製 簡易展示台（サイズによりお値段が変わります）

　　立体地図保護のため、展示台にかぶせてご利用いただける透明カバーです。
　　 カバーなし
　　 透明アクリルカバー
　　 UVカットアクリルカバー
　　 ガラス色アクリルカバー

---

●出力　　高品位造形と低価格造形が選べます。
　　　　　フルカラー３Dプリンター（４色機）による造形　（CMYKの４色のインクを使って高品位に造形します）
　　　　　フルカラー３Dプリンター（３色機）による造形　（CMY の３色のインクとリサイクル石膏材を使って安価に造形します）
　　 リサイクル材料による製作オプション （２０％オフまたは３０％オフ）
　　　　　※ コスト優先の場合や、後で着色される場合など、高品位出力が不要な場合のみお選びください。
　　　　　　　高品位出力でない場合、３色機によりリサイクル材料によって作成しますので、高品位出力に比べ、
　　　　　　　色むら、かすれ、にじみなどがみられます。　品質についてのクレームはお受けできません。
　　　　　　　強度も４色機による出力に比べ、やや弱いです。
　　　　　　　３色機による出力は３５０ｍｍ×２５０ｍｍまでの制約上、製作範囲で標準サイズ（分割なし）をお選びいただいても、
　　　　　　　２分割または４分割での製作となります。
　　　　　　　３色機による地図表現：着色なし（白模型）の場合は３０％オフとなります。その他の地図表現では２０％オフとなります。
　　　　　　　４色機による地図表現：着色なし（白模型）の場合のお値引きはございません。

---

●コーティング 　立体地図模型の表面コーティングと側面の仕上げが選べます。

　　地形模型表面コーティング
　　　　 地形模型表面コーティング （標準タイプ、+０円）
　　　　 地形模型表面コーティング （高耐久性タイプ、＋３０００円）
　　　　 地形模型表面コーティング （UVカット高耐久性タイプ、＋６０００円）

　　地形模型側面仕上げ
　　　　 地形模型側面塗装なし　（標準仕様、＋０円）
　　　　 地形模型側面塗装オプション （グレー単色塗装、+３０００円）
　　　　 地形模型側面塗装オプション （石目調塗装、＋５０００円）

---

●プレート　（地名プレートの固定にはお客様による工作作業が必要です。）

　　　　
　　 アクリル製 レーザーエッチング 地名プレート　(＋1500円）
　　　　　　　　表示文字：　（複数枚、複数種類の製作については別途お問い合わせください。）

　　 アクリル製 レーザーエッチング スケールバープレート

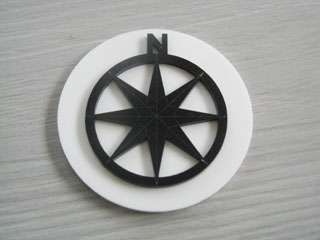

　　 アクリル製 方位記号プレート（直径４０ｍｍ）　　(＋1800円）
　　 アクリル製 タイトルプレート　文字タイプ　(＋2500円）
　　　　　　　　１行目
　　　　　　　　２行目　　（１行のみの場合は空欄のままにしてください。）
　　　　　　　　３行目　　（１行のみの場合は空欄のままにしてください。）
　　 複数ブロック展示用 アクリル製 タイトルプレート　オリジナルデザインタイプ （金額はお問い合わせ下さい)
　　　　　　※Adobe イラストレータデータなどでのご入稿での制作も可能です。　ご相談ください。

---

●製作
　　 お急ぎ製作 オプション
　　　　　　　※通常の製作期間は３週間となります。　（年末年始、年度末、夏期休業期間などを除く。）
　　　　　　　　　お急ぎでの製作の場合に選択してください。
　　　　　　　　　ご注文確認後、納期をご連絡させていただきます。
　　　　　　　　　3Dプリンター、加工機器の混雑具合によりましては、お急ぎ納品ができない場合がございます。
　　　　　　　　　この場合、ご連絡の上、お急ぎ製作オプションを外して通常製作とさせていただくか、
　　　　　　　　　ご注文をキャンセルしていただきます。
　　 キャンペーン、クーポン オプション
　　　　　　　※有効なキャンペーン、クーポンをご利用の場合にのみチェックし、指定の番号を入力してください。
　　　　　　　　　キャンペーンID または クーポン番号　：　

---

■７■　注文内容を確認する。

１．ご注文内容で、製作データを確認します。

　　確認ボタンを押して下さい。　

　　５秒〜１０秒ほどで下記に表示されます。

２．製作する立体地図の範囲を確認して下さい。

　　　下の立体地図イメージ画像をマウスでドラッグスクロールして確認してください。 　　　　 　　　方位角：° 　　　俯瞰角：°
　　　地形のようすがわかりやすい角度で押してください。
　　　メモ： 　　　ニックネーム：

３．ご注文の内容を確認する。

項　目	摘　要	備　考
製作地域		製作範囲の図面名となります
地図表現		地図表現番号で示しております
図面サイズ	(mm)	図面サイズのうち製作するのは下記ブロック範囲のみとなります
製作ブロック		上記図面のうち製作するブロック
縮　尺	１／
高さ強調	１：	水平：垂直の強調率
オプション		現在、オプションの表示は不可です
クーポン		キャンペーンクーポンなどをお持ちの場合、 　クーポンコードを入力して下さい

　 製作内容を確認しました。

---

●特注品について

本商品は、製作仕様を限定することで自動処理によりモデリングデータを生成しております。
縮尺や範囲を自由に設定される場合には特注対応いたします。

ご要望に応じての特注品での制作も承っております。

●商品仕様について

本商品は、３Dプリンタの特性を生かし、欲しい場所の欲しい立体地図を作成しております。
一般のお客様にご利用いただくため地図の投影方法などは簡略化して加工をおこなっております。
測量など高度な精度を要する用途ではご利用いただけません。
３Dプリンタの仕様上、長期間の保存によるインクの退色、反り、風化などの経年劣化がございます。
展示施設などでの長期間の展示用途へのご利用はお勧めできません。
耐久性を高めるコーティングやUVカットアクリルカバーをかけてのご利用をお勧めします。
地図画像、衛星画像は各図郭ごとの色味の違い、画像の明るさ、濃度などの違い等によるバラツキがございます。
衛星画像では、撮影条件により、雲などが映り込んでいる可能性がございます。

●著作権について

立体地図製作の用途限定で、地図画像などの利用許諾を取得しております。
本サービスでの製作以外での平面図や印刷物、平面看板などとして地図画像を流用することはできません。

---
